Прибор для демонстрации взаимодействия параллельных токов предназначен для демонстрации взаимного притяжения или отталкивания двух прямых проводников при протекании в них электрического тока в противоположном и одинаковом направлениях. Прибор позволяет наблюдать зависимость величины и направления магнитного поля, возникающего вокруг прямолинейного провода, от силы тока в нем (опыт Эрстеда).

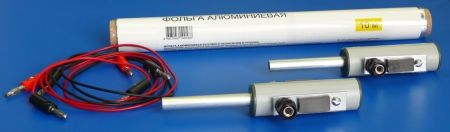

Изделие состоит из пары коммутирующих модулей, соединительных проводов и рулона алюминиевой фольги.

Коммутирующий модуль представляет собой пластиковый цилиндр, вдоль боковой поверхности которого с противоположных сторон закреплены две металлические контактные пластины. В корпусе модуля запрессован стержень, с помощью которого он крепится к штативу.

Поперечное сечение соединительных проводов 0,75 мм2

Длина соединительных проводов 1 м

Масса изделия в упаковке 300 г

Комплект поставки:

модуль коммутирующий в сборе – 2 шт.

магнит прямоугольный – 4 шт.

провод соединительный – 2 шт.

провод соединительный короткий – 1 шт.

фольга алюминиевая 10 м
