Прибор предназначен для демонстрации линейного расширения твердых тел в сравнительном плане при изучении тепловых явлений в основной общеобразовательной школе

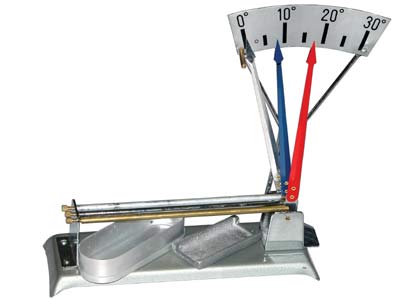

Прибор состоит из профильного металлического основания, на котором слева закреплен неподвижный упор с регулировочными винтами справа – обойма, в верхней части которой ось с тремя стрелками разного цвета: светлая, синяя, красная. На обойме закреплена проволочная вилка, в верхней части которой размещена шкала с градусными делениями от 0 до 30 грд. Цельсия. Цена деления шкалы – 5 грд. Верхние концы стрелок опираются на горизонтальный проволочный упор, а нижние – оттягиваются спиральными пружинами

К прибору прилагается 3 образца в виде стержней: стальной, латунный и алюминиевый, каждый длиной 180мм и диаметром 6мм. На каждом стержне на одном конце имеется ямка под конусный регулировочный винт, на другом – прорезь под профиль основания стрелки

Стержни поочередно или все вместе вначале прорезью подводят под основание стрелки, а затем ямкой упирают в регулировочный винт. Перед опытом винт поворачивают так, чтобы стрелка чуть-чуть отошла от своего проволочного упора.

К прибору прилагается массивная металлическая подставка, на которой размещают таблетку (таблетки) сухого горючего; алюминиевая коробка с крышкой. Последняя служит для хранения сухого горючего или для наливания жидкого топлива. Картонная коробка, в которой размещается прибор с принадлежностями.
