1. Назначение пособия

Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии.

2. Краткое описание

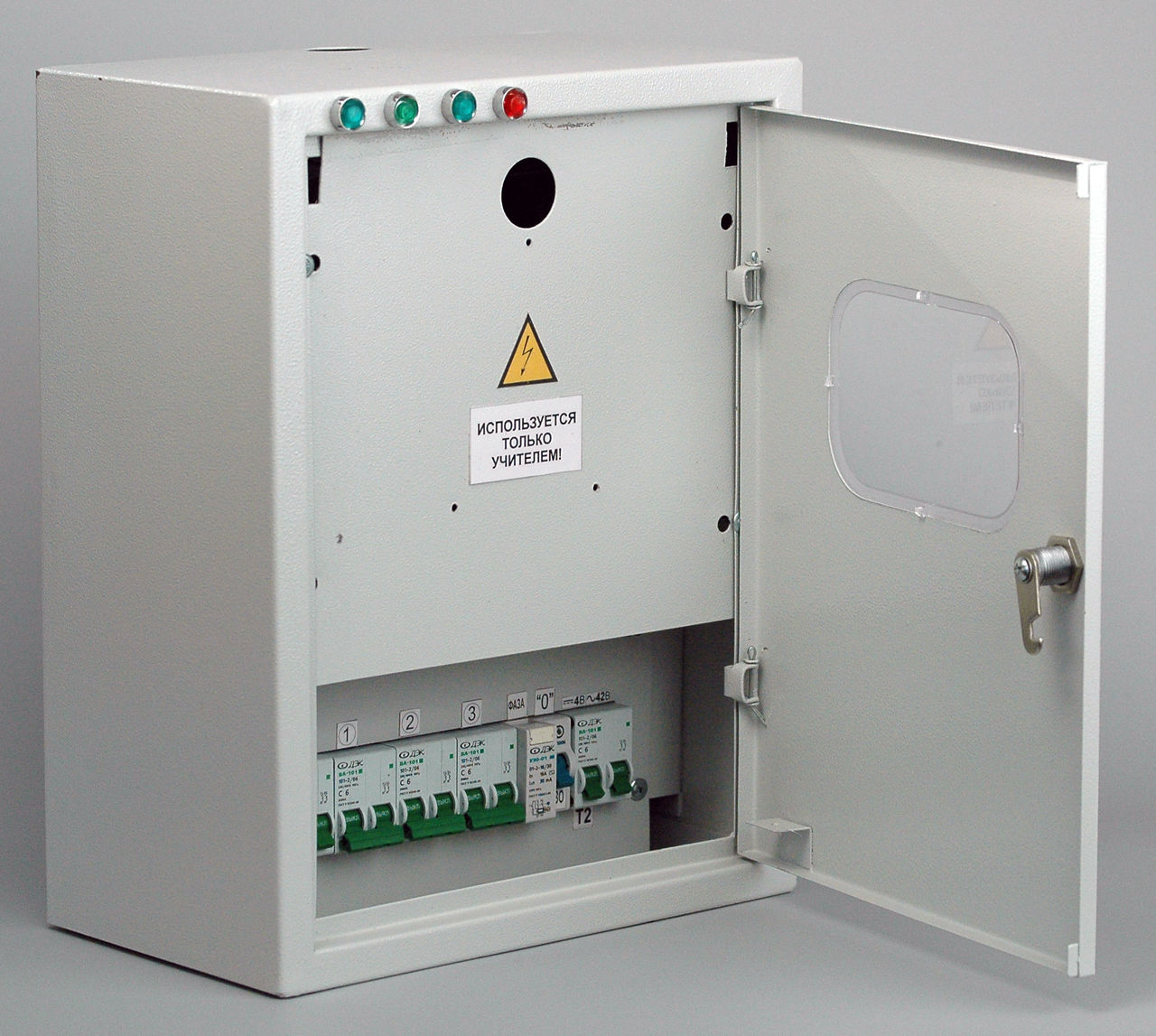

В жестком металлическом корпусе КЭС собраны:
- понижающий трансформатор 220/5/42 В мощностью 1,6 Ква;
- три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов;
- автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп;
- АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др;
- Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В.
При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам.
При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3.

3. Комплект поставки

1. Комплект Электроснабжение (КЭС) - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
4. Лабораторные клемники (4 В) - 15 шт.
5. Кабель (50 м.) - 1 комп.

4. Технические характеристики

КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования. Потребляемая мощность КВ-А, не более 0,8
Габаритные размеры в мм:
Высота 390
Ширина 310
Глубина 180
Вес в граммах: 10000
